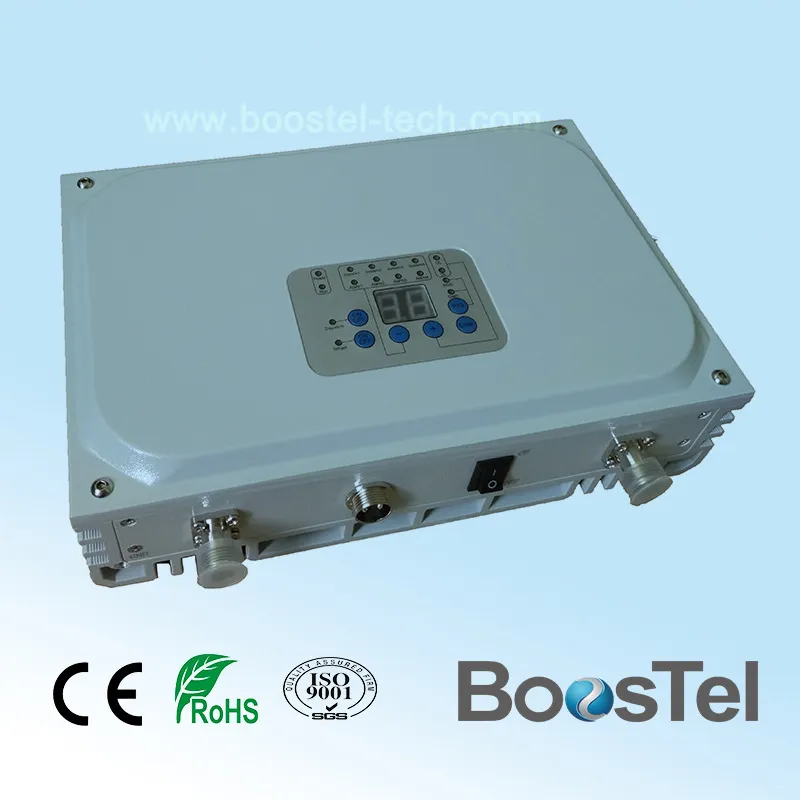

Amplificador de señal inteligente de banda ancha 20dBm 3G WCDMA 2100MHz

Amplificador de señal inteligente de banda ancha 20dBm 3G WCDMA 2100MHz

Especificaciones del repetidor Pico de banda ancha WCDMA2100 Modelo: BT-WA20A El repetidor Pico proporciona una solución
Mándanos
Información básica.
N º de Modelo.BT-WA20A
Paquete de transporteCaja de cartón
Especificación360*450*130mm
Marca comercialBOOSTEL
OrigenPorcelana
Capacidad de producción10000 juegos/año
Descripción del Producto
Especificaciones del repetidor Pico de banda ancha WCDMA2100

Modelo: BT-WA20A

El repetidor Pico proporciona una solución asequible para resolver los problemas de cobertura de la señal en interiores debido al desvanecimiento y la atenuación de la señal causados ​​por obstáculos arquitectónicos. Y su fácil instalación y mantenimiento pueden ayudar al transportista a obtener un retorno rápido.
El repetidor funciona como relevo entre el BTS y los móviles. Capta la señal más fuerte de BTS a través de la antena donante, amplifica linealmente la señal y luego la retransmite a través del sistema de distribución de señal interior al área de cobertura débil/ciega. Y la señal móvil también se amplifica y se retransmite al BTS en la dirección opuesta.
El Pico Repetidor puede amplificar la señal dentro de la banda personalizada.

20dBm 3G WCDMA 2100MHz Wide Band Intelligent Signal Booster


Características


Dos puertos de señal con diseño full duplex
Alta ganancia del sistema
Amplificación de potencia lineal para suprimir eficazmente la intermodulación y las emisiones espurias
El control de nivel automático inteligente (ALC) garantiza un nivel de salida estable y ajustable continuamente
LED de colores únicos para indicar el suministro de energía, el estado y la alarma
Instalación sencilla con adaptador externo AC/DC

Aplicaciones

Para ampliar la cobertura de la señal o llenar el área ciega de la señal donde la señal es débil o no está disponible.

Interior:Hoteles, recintos feriales, sótanos, centros comerciales, oficinas, aparcamientos,…


Diagrama de aplicación


20dBm 3G WCDMA 2100MHz Wide Band Intelligent Signal Booster


Especificaciones técnicas

ElementosEspecificación
Rango de frecuenciaEnlace ascendente1920~1980MHz
Enlace descendente2110~2170MHz
Ancho de banda de trabajo70MHz
GanarEnlace ascendente≥70dB
Enlace descendente≥70dB
Potencia de salida (personalizada)20dBm
Control manual de ganancia≥25dB
Rango de control del AGC≥20dB
Máx. Potencia de entrada sin daños≤0dBm
Ondulación dentro de banda≤10dB
VSWR≤2
Tiempo de retraso del grupo≤ 1μs
Impedancia de E/S50 Ω
Figura de ruido≤8dB
Emisiones espuriasDentro de la banda de trabajo≤ -15 dBm/30 kHz
Fuera de la banda de trabajo
(F>2,5MHz)		9kHz~1GHz: ≤ -36dBm/30kHz
1GHz~12,75GHz: ≤ -30dBm/30kHz
Magnitud del vector de error (EVM)≤ 12,5%
Error de dominio de código pico (PCDE)≤ -35dBm
Conector RFTipo N (hembra)
El consumo de energía≤ 25W
Fuente de alimentaciónCA 100 ~ 240 V.
Dimensiones265*188*68mm
Peso5 kilos
Sistema de monitoreo de alarmaAlarma por autooscilación del enlace ascendente
LED de indicaciónFuente de alimentación, alarma, estado.
Temperatura de funcionamiento-10 ~ +50°C
Clasificación del IPIP30
Humedad≤95%

Descripción del Producto

20dBm 3G WCDMA 2100MHz Wide Band Intelligent Signal Booster

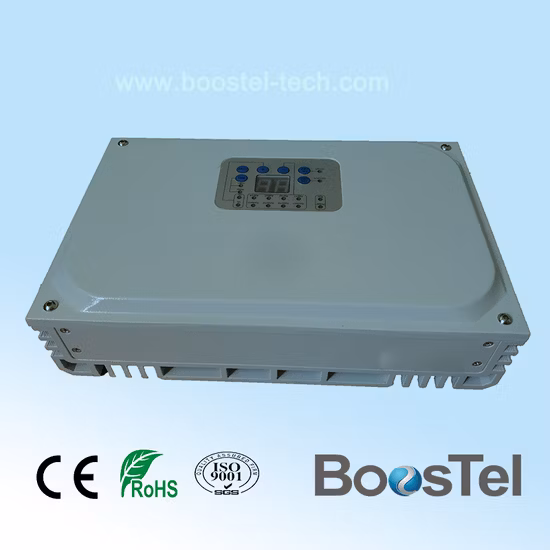

Vista del repetidor

20dBm 3G WCDMA 2100MHz Wide Band Intelligent Signal Booster

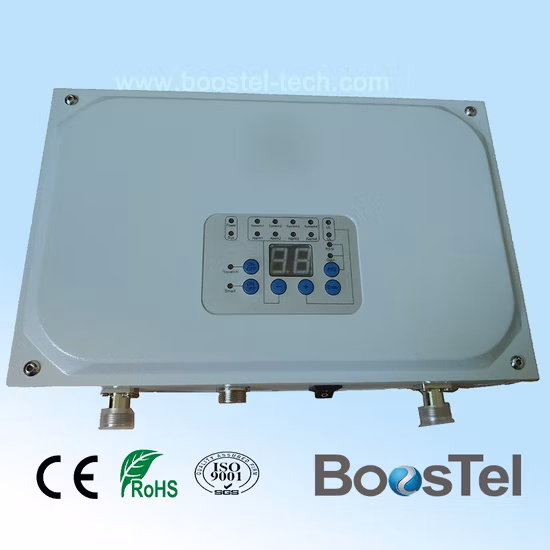

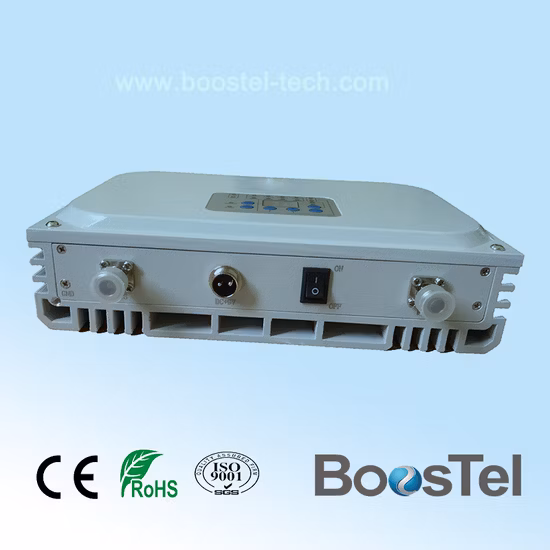

PANEL Vista del Repetidor

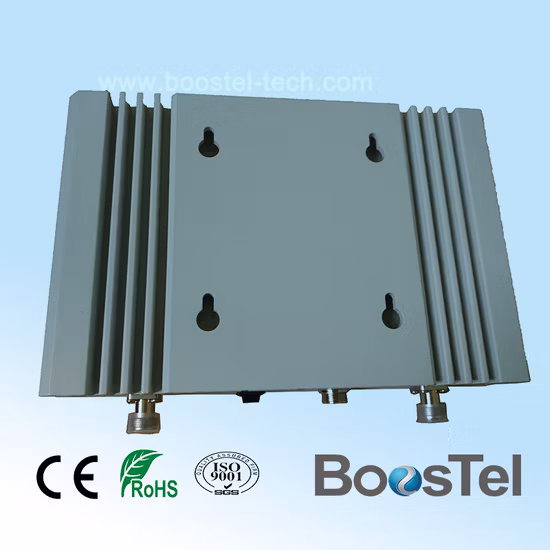

  1. Admite instalación de montaje en pared, siga las instrucciones a continuación.

  2. 20dBm 3G WCDMA 2100MHz Wide Band Intelligent Signal Booster


  3. En primer lugar, elija una posición de montaje para el repetidor Pico en un ambiente interior. Y luego alinee el orificio de montaje Pico en la pared y marque
  4. Según la marca anterior en la pared, taladre los agujeros e inserte el tapón de goma en los agujeros.
  5. Utilice tornillos para fijar el orificio de montaje del Pico en la pared donde se instalará el Pico.
  6. El puerto BTS del repetidor Pico está conectado a la antena donante, el puerto MS está conectado a la antena de servicio.
  7. El sistema se suministra con alimentación de 220 V CA mediante la conexión del cable de alimentación de extensión externo.
  8. El sistema funciona correctamente siempre que tenga suficiente aislamiento del sistema.
  9. Con obstrucción o no, se debe asegurar la distancia de 5-30 m entre la antena donante y la antena de servicio.
